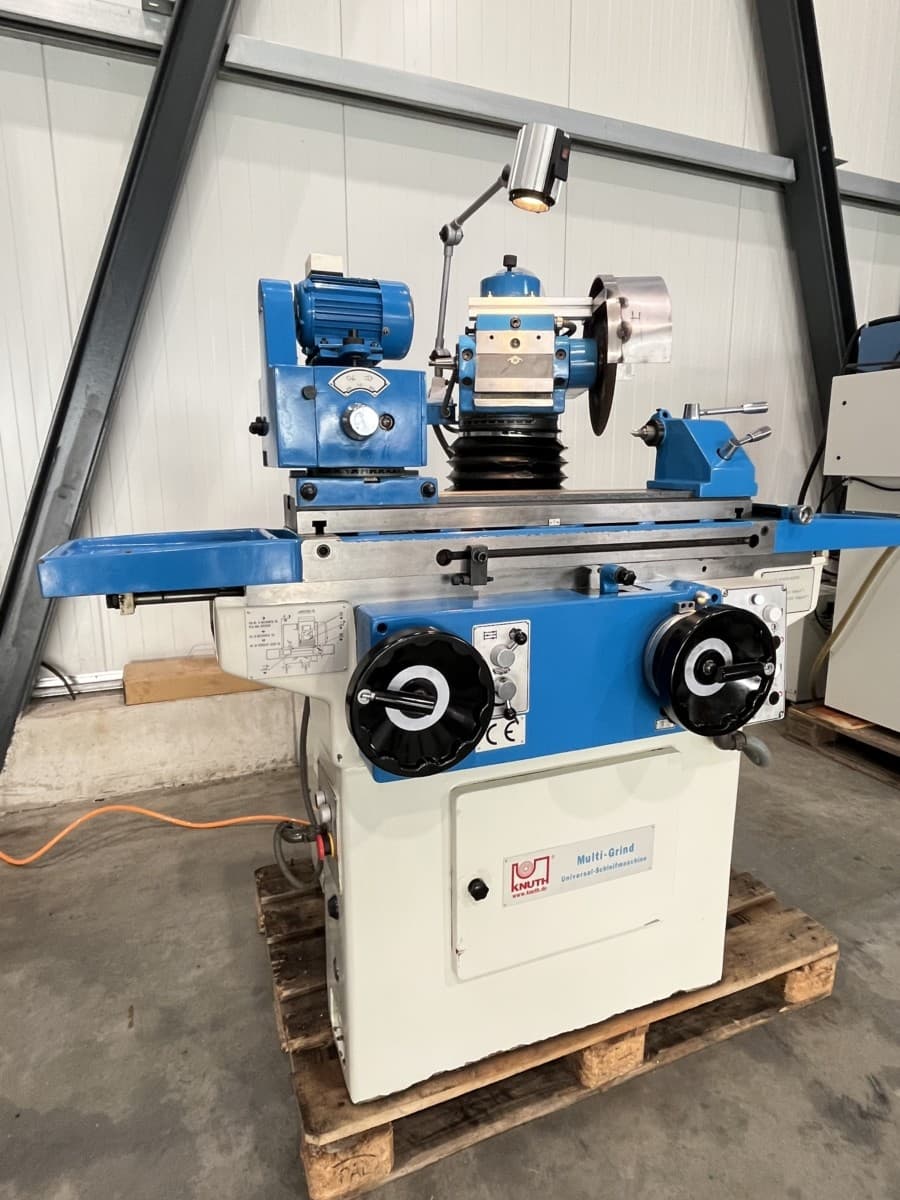

KNUTH Multi Grind
Beschreibung
Mögliche Schleifoptionen Rundschleifen-Außen und Innen Flachschleifen Werkzeugschleifen Hydraulischer Vorschub Umfangreiches Zubehör Technische Daten Arbeitsbereich Schleifdurchmesser: 200 mm Werkstücklänge: 500 mm Außenschleifmaße, optimal: Ø 5-50 x 400 mm Innenschleifmaße, optimal: Ø 10-50 x 75 mm Werkzeugschleifmaße: 200 mm x 500 mm Werkstück, Länge Flachschleifen: 200 mm Werkstück, Breite Flachschleifen: 50 mm Werkstück, Gewicht: (max.) 10 kg Tischschwenkbereich: (max.) +45° / -30° Verfahrwege Verfahrweg Z-Achse: 480 mm Vorschub Vorschub je Handradumdr. X-Achse, fein: 1 mm Vorschub je Handradumdr. X-Achse grob: 4 mm Vorschub je Skalenteilung X-Achse, fein: 0,005 mm Vorschub je Skalenteilung X-Achse, grob: 0,02 mm Skalenteilung der Höhenverstellung: 0,01 mm Längsvorschubgeschwindigkeit: (hydraulisch) 0,01 m/min 6 m/min manuell, hydraulisch unterstützt: 7 m/min Spindelstock Schwenkbereich Arbeitsspindelstock: ± 90° Drehzahl: Arbeitsspindel- 110 1/min 300 1/min Arbeitsspindelkonus: 2 MK Futterdurchmesser: 100 mm Schleifspindelstock Drehzahl Schleifspindel: 2500 1/min Drehzahl Innenschleifspindel: 13500 1/min Schwenkbereich Schleifspindelstock: ± 90° Schleifspindelstock: vertikal / quer 200 mm Reitstock Höhenverstellung je Handradumdrehung: 1 mm Reitstockkonus: 2 MK Reitstockpinolenhub: 14 mm Antriebsleistungen Antriebsleistung der Maschine: 2,525 kW Motorleistung Hauptantrieb: 1,1 kW Maße und Gewichte Schleifscheibenabmessungen-Höhe: 200 mm x 20 mm x 75 mm Schleifsteinabmessungen Innenschleifen: (min.)-Höhe 10 mm x 10 mm x 3 mm Schleifsteinabmessungen Innenschleifen: (max.)-Höhe 25 mm x 20 mm x 6 mm Abmessungen: (Länge x Breite x Höhe)-Höhe 1,52 m x 1,35 m x 1,4 m Gewicht: 1300 Kg
